声波CT测井仪/跨孔CT成像

型号:HS-CTJ2C

产品报价:

产品用途:检测岩土、混凝土、土层等,孔间地层成像探测对被检测内进行全面分析



产品概述 技术参数

测井CT成像系统 自主研发,多型号对比>>>>>>

跨孔CT成像系统说明:

用途:检测岩土、混凝土、土层等,孔间地层成像探测对被检测内进行全面分析



介绍:

跨孔地震技术经常用作高精度孔间地层成像探测,在第一个孔内发射器发射声波到达第二个孔内后被检波器接收,数据传输到声波CT测井仪中保存以做后处理分析,把声波传播路径叠加后成像,这种方法类似于医学方法。成功用于岩石(或砾石、沙层)土层(包括软土)等各种地层。该技术可测定低速软弱夹层土的剪切波速度值,这点在岩土工程中非常有意义;该系统测深能力为



特点:
1.高精度、成像、横波、纵波

2.多通道检波器接收声波信号

3.使用稀土超磁震源、压电震源。其中超磁震源在混凝土中穿透距离大/常用声波1000V压电震源,这样系统在震源和数据采集两方面都能够满足不同混凝土尺寸的检测。并且超磁震源相对于传统锤击震源有多方面的优势。
4. 激励电源与声波数据采集系统一体化,由计算机控制参数地设置、数据地采集,操作方式可选用触摸屏操作、功能键操作和鼠标操作,可满足室内和室外工作,便于提高室外测试的工作效率。
5. 系统具有多通道选择工作功能(1至16通道),同时具备传统的超声波测试功能与声波CT测试功能。CT功能提供具有色彩定量标识的实体结构尺寸的强度分布图,能够定量、直观地反映检测对象内部的强度

6.仪器采用高抗冲击工程塑料防潮防腐蚀机箱。重量仅2.5kg,轻便易携。



产品组成

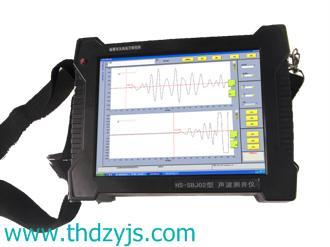

(1) 声波仪主机
(2) 配套连接线
(3) 充电器,外接电池(选配)
(4) 用户手册
(6) 配套软件
(7) 检波器选配

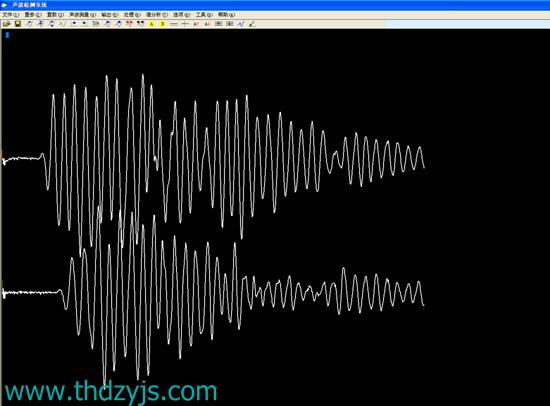

工程实测数据





换能器选配
