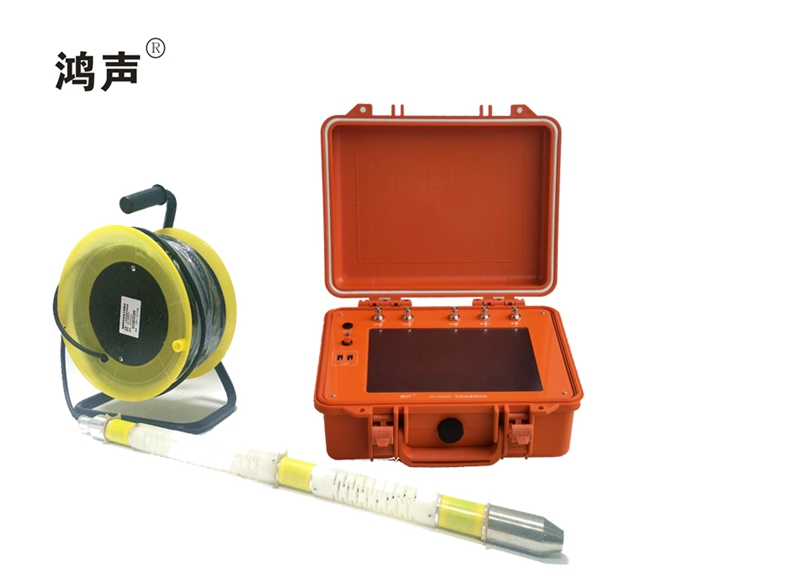

岩体波速测试仪



岩体波速测试仪

型号:HS-YT302R1

产品报价:

产品用途:

岩体、岩块测试

地质勘察岩体波速测试、隧道岩体松动圈检测、煤层松动圈检测、非金属材料动弹性力学参数测试;岩体声波测试,单孔一发双收测试,

孔间穿透测试,干孔声波测试;岩块波速测试,横波测试,纵波测试、弹性模量、泊松比等测试;声波测井、深孔测试功能(0-150-1000米) 。



点击资料下载

主要特点:

▲操作简单、界面直观;

▲岩体、岩块一机检测:独立通道接收第1、2通道为岩体专用通道 500Hz-300KHZ,接收第3通道为岩块专用通道10KHz-1.5MHz;

▲3通道接收,岩体、岩块检测分别专用通道,独立电路、分开检测满足规程;

▲首波声时、声幅可以自动判读、现场处理数据高效;

▲数据实现USB口传输、U盘;

▲波速-深度、波幅-深度曲线,分析结果一目了然;

▲交直流两用,内置大容量锂电池工作6小时以上;

▲各种换能器齐全。



岩体波速测试仪
型号
HS-YT302R1 HS-YT302R
主频 20MHz
采样率 0.05、0.1、0.2、0.5、1、2、5、10μS,
采样字节 0.5、1、2.....16K 可调
通道数 3个接收通道 2个接收通道
放大器衰减倍数 10、20、50、100、200、500、1000,2通道 独立可调
频带宽度 500Hz-1.5MHZ 500Hz-500KHZ
发射脉冲电压 250V和1000V可调
发射脉冲宽度 0.2-100US
操作系统 WINDOWS
主 板 工控机主板
显 示 屏 10.4寸液晶显示屏
操作方式 触摸、鼠标
接 口 2个USB接口
电池
  1. DC12V内置12V大容量可充电锂电池,可外接12V大容量电池。
外形尺寸

325 X 275 X 140mm

深井测试功能 有,孔深测试0-150-1000米
软件主要功能
  1. 单次、连续采集控制功能 ,时间、振幅读取、波速计算功能
  2. 分析软件各种图表生存功能,数据报表导出功能。
适用标准 SL∕T 264-2020 水利水电工程岩石试验规程
DZ/T 0276.24-2015岩石物理力学性质试验规程
JTS133-2013水运工程岩土勘察规范
GB/T 50266-2013 工程岩体试验方法标准
SL 264-2001 水利水电工程岩石试验规程
GB_T50123-1999 土工试验方法标准
标配

1、主机1台

2、含采集软件及分析软件

3、电源适配器

4、触摸笔

5、说明书

6、合格证/保修卡

7、配件箱

8、一发双收单孔测试换能器 100米带线盘 1个

9、夹心式换能器2对(岩块测试)

  • 10、横波换能器1对(岩块测试)
  • 11、超声波测试架1台(带加压力装置测试架,专利号:ZL202021278611.X )更多的配件选购

1、主机1台

2、含采集软件及分析软件

3、电源适配器

4、触摸笔

5、说明书

6、合格证/保修卡

7、一发双收单孔测试换能器 100米带线盘 1个


选配
  • 12、干孔一发双收换能器(单孔用)
  • 13、仰孔供水及止水设备(干孔一发双收配件)
  • 14、孔间换能器,孔中发射、接收换能器(孔间穿透用)1对。
  • 15、一发双收单孔换能器 (5米、10米、20米 50米 75、100米---900米
  配件全部自主研发,放心选配






超声波测试配件
防水换能器
高温换能器
磁致伸缩换能器
超声波振子(焊接)
信号线
转换接头
声波信号发生器
超声波信号发生器

1KHz到5MHz各种换能器按要求定做,不同的驱动电压,频带,应力,温度,防水,尺寸各种要求定做
