    岩石声波参数测试仪


      岩、土、砼等介质声波测试技术是近几十年发展起来的新技术,它以声波作为信息载体,通过研究声波在岩中的传播特性和分析声学参数(波速、衰减系数、振幅、频谱等)的变化,从而了解岩有关物理力学参数和结构特征。









    声发射检测仪HS-SF系列





    岩石声波参数测试仪 HS-YS400系列
    型号
    HS-YS403E
    主要用途
    用于实验室岩石声波特性测定。高温高压、单轴、三轴声波参数测定。
    频带宽度
    高频段
    500HZ-500KHZ

    选配产品

    高温/高压换能器

    低温/高压换能器





    可按要求定做

    高温/高压换能器

    低温/高压换能器

    两分量换能器(PS一体)



    可按要求定做

    高温/高压换能器

    低温/高压换能器

    两分量换能器

    三分量换能器

    可按要求定做

    高温/高压换能器

    低温/高压换能器

    两分量换能器(3对)

    三分量换能器(3对)

    可按要求定做

    高温/高压换能器

    低温/高压换能器

    两分量换能器



    可按要求定做

    产品特点

    单轴、三轴试验配专用换能器能够高温、高压(轴压、围压、孔压)下工作,
    横波、纵波测试(不用更换换能器)本所不同尺寸、频率规格的换能器任意选配, 可单发单收单独控制,发射、接收、计算机及显示一体机。

    岩石超声波单轴、三轴及渗透试验;岩石测试常用换能器触面直径可选有:1英寸 1.5英寸 2英寸按要求定制;
    换能器可以按尺寸、频率、应力(0-1000MPa)、温度要求定做,满足与夹具配套使用。

    适用标准
    《中华人民共和国石油天然气行业标准:岩石声波特性的实验室测定》—SY/T6351-1998
    声波检测仪JJG990-2004



    --------------------------------------------------------------------------



    岩石声波参数测试仪 HS-YS300系列

    名称 岩石声波参数测试仪 岩石声波参数测试仪 岩体波速测试仪
    型号
    HS-YS301C
    主要用途
    标配

    横波换能器1对

    纵波换能器2对

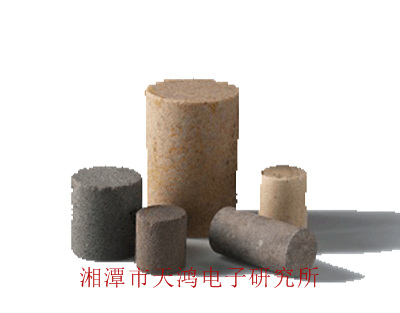

    标准试样2件

    超声波测试架1台



    1一发双收单孔测试换能器 50米带线盘 1个



    1一发双收单孔测试换能器 50米带线盘 1个



    横波换能器1对

    纵波换能器2对

    标准试样2件

    选配产品

    换能器触面直径多种规格可选:

      Φ248mm、Φ100、Φ70mm、55mm、Φ50.8mm、 Φ38.1mm、Φ25.4mm、Φ20mm、 Φ15mm、Φ10mm、8mm;

    2 夹心式换能器1对。

    3横波、纵波换能器及标准试样

    4干孔测试换能器
    5仰孔供水及止水设备
    6孔中发射、接收换能器。

    7超声波测试架

    2 夹心式换能器1对。

    3横波、纵波换能器及标准试样

    4干孔测试换能器
    5仰孔供水及止水设备
    6孔中发射、接收换能器。

    7超声波测试架

    适用标准

    SL∕T 264-2020 水利水电工程岩石试验规程
    DZ/T 0276.24-2015岩石物理力学性质试验规程

    TB 10115-2014 -铁路工程岩石试验规程
    JTS133-2013水运工程岩土勘察规范
    GB/T 50266-2013 工程岩体试验方法标准
    SL 264-2001 水利水电工程岩石试验规程
    GB_T50123-1999 土工试验方法标准



    --------------------------------------------------------------------------



    型 号
    通道
    大功率发射源
    发射电压
    显示
    介绍
    4
    160V / 1000V
    2
    160V / 1000V
    2
    250V / 1000V
    10.4寸
    查看详细介绍
    1
    250V / 1000V
    10.4寸
    查看详细介绍
    1
    250V / 1000V
    10.4寸
    查看详细介绍
    16
    160V / 1000V
    10.4寸
    16
    160V / 1000V
    10.4寸




    --------------------------------------------------------------------------



    沉积物声波参数测试仪 HS-SHW500系列

    型号
    HS-SHW502GR
    收发发通道
    二发二收
    四发四收
    八发八收
    一发四收
    PS一体
    频带宽度
    500HZ-300KHZ

    选配

    产品

    横波换能器

    纵波换能器



    横波换能器

    纵波换能器



    横波换能器

    纵波换能器



    横波换能器

    纵波换能器



    两份量换能器

    PS测试

    产品特点



    1、横波、纵波测试本所不同尺寸、频率规格的 换能器任意选配;

    2、可单发单收单独控制,自动功能不用人工看守,工作时长及时间间隔任意设定。

    3、发射、接收、 计算机及显示一体(测试间距用户可以根据需要选择定制)。

    4、沉积物测试换能器可以按高压反应釜安装尺寸、频率、压力、温度要求定做,满足与夹具配套使用。

    沉积物测试配专用换能器能够适用不同温度(高温、底温)、高压(轴压、 围压)下工作



    可选参数
    频带宽度
    500Hz-300KHz,50KHz-1.5MHz,100KHz-30MHz
    主机外形
    台式或柜式
    透射间距
    水合物沉积物测试换能器透射间距定做:2cm、5cm、10cm、20cm、30cm、40cm、50cm、60cm、80cm、
    100cm---3m都可以按要求定做。










    超声波测试配件
    防水换能器
    高温换能器
    磁致伸缩换能器
    超声波振子(焊接)
    信号线
    转换接头
    声波信号发生器
    超声波信号发生器

    1KHz到5MHz各种换能器按要求定做,不同的驱动电压,频带,应力,温度,防水,尺寸各种要求定做















    换能器中心频率可选:1K、6KHz,10K ,30K,50K 、80K、100KHz、150KHZ 、 200KHz 、、、、、、800KHz、 1MHz、2.6MHz

    换能器触面直径多种规格可选:Φ100、Φ70mm、55mm、Φ50.8mm、 Φ38.1mm、Φ25.4mm、Φ20mm、 Φ15mm、Φ10mm、8mm;

    温度选做-20,-------200度 ,

    承压选做:0.5-2MPa ,0.5-10MPa,0.5-30MPa, 0.5-60MPa,0.5-100MPa,,-800MPa













    波速测试仪
