产品特点
(1) 多道通道采用模块化设计思想，由信号采集、微控制主机、高压激励，电源等模块组成。
(2) 仪器信噪比高、温漂低、重复性好，工作稳定、故障率低。
(3) 仪器自带160V/1000V发射。
(4) 放大器多级衰减可调.
(5) 仪器采用目前先进的工控电脑.
(6)软件直观，采集的数据可以自行处理。

(7)高速、高亮大屏幕彩色液晶显示，强光下正常工作。

(8) 体积小重量轻、操作简单、携带方便、适合室外作业。

产品组成
(1) 声波仪主机
(2) 配套连接线
(3) 充电器,外接电池（选配）
(4) 用户手册
(6) 配套软件
(7) 检波器选配

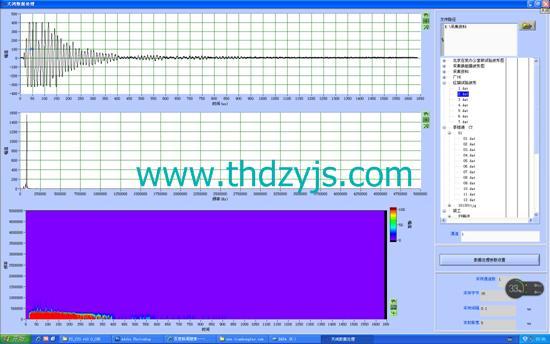

工程实测数据





换能器选配

横波换能器/横波换能器	大功率磁致伸缩声波发生器	声波发射/接收探头	压电换能器
跨孔声波发射/接收探头	跨孔声波发射/接收探头	跨孔声波发射/接收探头	单孔一发双收探头





系统指标
系统	windows xp
内置电子盘	8G
显示方式	800*600液晶高亮度显示
操作方式	触摸屏操作
通用接口	2个标准USB接口，可接市面上的普通U盘，USB键盘，USB鼠标
声参量指标
通道数	1、2、4、8、12、16(注型号中的数字为准 如：DB16A为16通道)
发射脉冲电压	160V/1000V（可调）
发射脉宽	0.2us～102us，可调
数据采集指标
采样间隔	0.05us～4000us，可调；仪器主频：20MHZ
幅值分辨率	10bit
采样长度	0.5、1、2、4、8、16、32Kb
触发方式	单发触发、连续触发，外单发触发， 外连续触发，通道触发
触发电平	正／负触发、开路触发、短路触发
放大指标
放大器衰减倍数	双组 1、2、5、10、20、50、100、200 衰减
上边带截止频率	直通、1MHz、100KHz、10KHz、1KHz
下边带截止频率	直通、100Hz、1KHz、10KHz、100KHz。
放大器灵敏度	＜1μV /１个数字
其他参数
体积	237x186x69 mm
重量	0.6kg
工作温度	-10℃～+50℃
工作湿度	≤%85
电池使用	连续采样工作4小时以上，可备用标准12V车用电池
