多功能声波检测仪型号：DB-16E仪器说明
根据北京大学地球物理系赵鸿儒教授新提出的工程多波地震勘探思想、理论、方法、技术 (即将“全波震相分析”、“超声地震模型试验”、“岩石综合物性测定”三方面的新思想、理论、方法、技术综合应用于解决工程勘察问题和非均匀岩、土、砼体结构及构造质量检测等难题 )而设计的。它不同于现行声波仪, 其主要特点是采用三分量或多分量压电换能器，多通道、宽频带、高灵敏度, 由微机控制并全波列记录多波多震相应用的新型声波仪。

典型应用文章

• 海底沉积物声学测量中频谱分析方法应用研究 投稿时时：2008.01.09
• 基于小波变换的岩芯卸荷扰动声学反应分析　　 投稿时时：2007.12.05

超声波CT检测石质文物风化程度　　　　　　　 投稿时时：2005.05.10

南京地铁勘察中声波测试与分析　　　　　　　 投稿时时：2003.10.04

岩芯卸荷扰动的声学反应与卸荷敏感岩体　　　 投稿时时：2002.01.08

一、仪器用途
●声波测量●测井 ●测厚 ●多波分析●声发射● 一般声波测试。 三分量或多分量测试。

仪器具有下述特点：

1.仪器为高速、多道、一次或连续采集,具有以往声波仪的特点:即可用于测井、松动圈、测桩、高速公路、坑道、桥梁及室内岩样、超声地震模型试验等。

2.一机多用，提供多种方法，适用于各种不同场合的应用： 一般声波测试。 三分量或多分量测试。测井。测桩。声发射测试。声反射测试。浅层地震测试（可替代浅层地震仪）。高速公路的测强、测厚。室内样品及模型的超声测试。

软件主要功能
单次、多次增强及连续采集控制功能
多种波形显示功能
时间振幅读取功能
波速计算功能
微分、积分功能

标配
1、主机1台

2、100KHz纵波压电换能器2个；
3、100KHz横波压电换能器2个
4、2米信号线两条；
5、电源适配器1个
6、工程塑料仪器箱一只；
7、使用说明书一份；

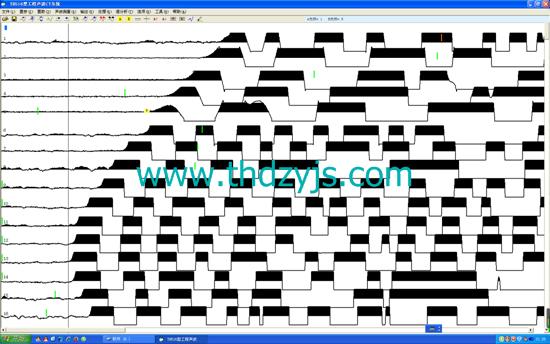

工程实测数据

换能器选配

横波换能器/横波换能器	大功率磁致伸缩声波发生器	声波发射/接收探头	压电换能器
跨孔声波发射/接收探头	跨孔声波发射/接收探头	跨孔声波发射/接收探头	单孔一发双收探头
