CT成像系统 自主研发，多型号对比>>>>>>

工程仪说明：

HS-GR4A型4通道接收

工程CT成像技术，是一种重要的无损检测技术，主要应用于大坝地基的工程地质勘察，岩溶的勘察，大坝、 桥梁等混凝土的无损检测，隧道的工程地质勘察，场地岩土体性质的勘察以及试验室小型模形试验。 工程CT成像系统检测是根据声波射线的几何运动学原理，利用工程声波系统发射、接收，在被检测物体的一侧发射， 在另一侧接收，用声波扫描被检测物体内部强度和缺陷。

典型应用文章

超声波CT检测石质文物风化程度　　　　　　 　 投稿时时：2005.05.10

声波CT无损检测技术在混凝土质检中的应用　　　　　 收稿日期：2001-02-10

用途：声波扫描被检测物体内部结构

特点：
1.高精度、成像、横波、纵波

2.多通道检波器接收声波信号,清晰的原始波列记录,准确读取首波声时是工程CT成像准确重构速度图像的关键.

3.使用稀土超磁震源、压电震源。其中超磁震源在混凝土中穿透距离大/常用声波1000V压电震源，这样系统在震源和数据采集两方面都能够满足不同混凝土尺寸的检测。并且超磁震源相对于传统锤击震源有多方面的优势。
4. 激励电源与声波数据采集系统一体化，由计算机控制参数地设置、数据地采集，操作方式可选用触摸屏操作、功能键操作和鼠标操作，可满足室内和室外工作，便于提高室外测试的工作效率。
5. 系统具有多通道选择工作功能(1至16通道)，同时具备传统的超声波测试功能与声波CT测试功能。CT功能提供具有色彩定量标识的实体结构尺寸的强度分布图，能够定量、直观地反映检测对象内部的强度

6.仪器采用高抗冲击工程塑料防潮防腐蚀机箱。重量仅2.5kg，轻便易携。

产品组成
(1) 声波仪主机
(2) 配套连接线
(3) 充电器,外接电池（选配）
(4) 用户手册
(6) 配套软件
(7) 检波器选配

现在检测：

一侧单点发射，另一侧作扇形排列接收，然后逐点同步沿剖面线移动进行扫描观测。

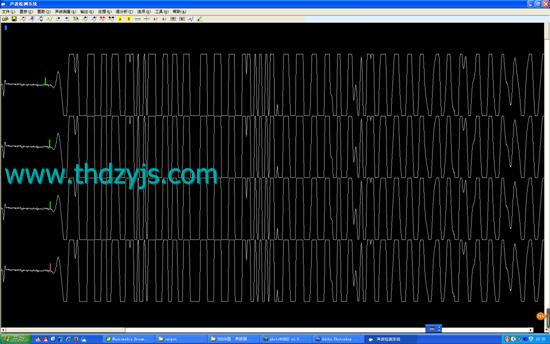

工程实测数据

换能器选配

大功率磁致伸缩声波发生器	CT发射/接收探头	跨孔CT发射/接收探头	单孔一发测井双收探头
