应用领域
用于材料声波参数实时监测，探究材料（如液体、凝胶体、原油、水合物、沉积物、岩、土等固体）的不同物性，即在不同时间、温度、压力、饱和度等条件下的实时声波特性变化规律测定，适用于生产监测、科研分析及演示实验教学。

• 仪器主要参数：

主要特点：

1、材料横波、纵波测试、声速等测试，测试间距用户可以根据需要选择定制；
2、材料超声波参数测试，时差法、透射法、反射法及散射波测试，弯曲元测试技术应用到土或含水合物松散沉积物声学测量中,分析纵横波传播时间的确定方法及其标定；
3、可单发单收单独控制,自动功能不用人工看守，工作时实时监测；
4、发射、接收、 工控及显示一体；
5.频段4种可以选择：0.5MHz-10MHz、10KHz-1.5MHz、300Hz-300KHz、10KHz-10MHz；
6、1发1收、1发2收、1发3收、1发4收...；
7、2发2收、3发3收、4发4收、8发8收... ；

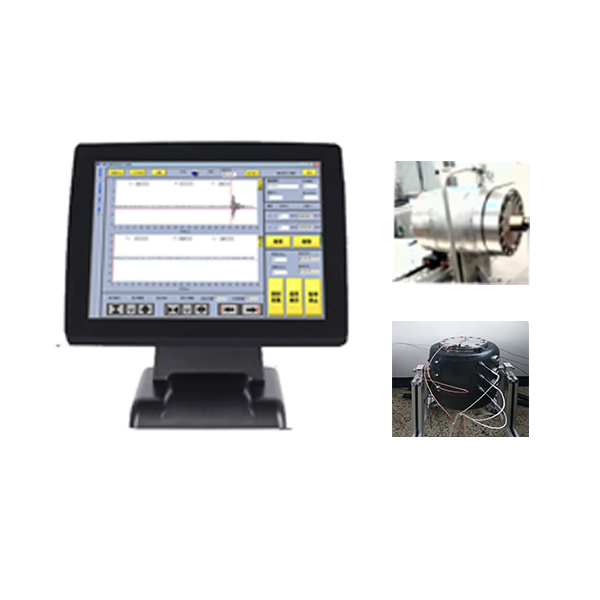

1. 样式多样可定做，可以选择柜式、台式、便携式：
2. 测试换能器可以按容器安装尺寸、频率、压力、温度要求定制，满足与夹具配套使用。

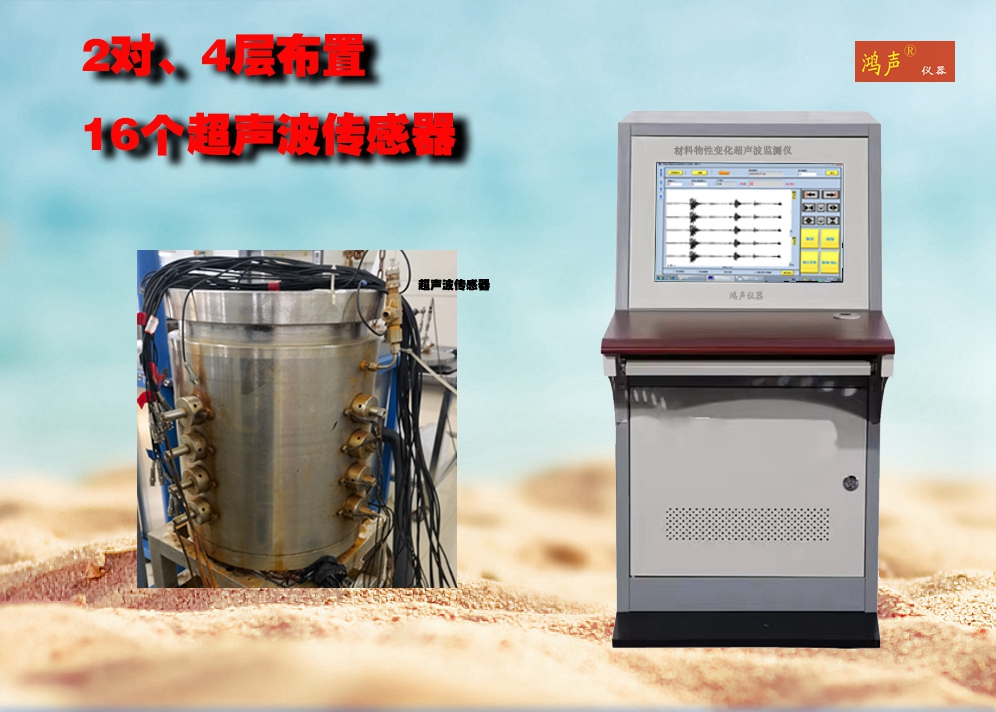

（柜式）













超声波测试配件
常规纵波换能器	横波换能器	防水换能器	高温换能器
承压换能器	二分量换能器	三分量换能器	纵横波一体换能器
测井测孔换能器	磁致伸缩换能器	超声波振子（焊接）	超声波测试架
信号线	转换接头	声波信号发生器	超声波信号发生器
1KHz到5MHz各种换能器按要求定做，不同的驱动电压，频带，应力，温度，防水，尺寸各种要求定做



















系统指标
系统	windows xp
内置电子盘	16G
显示方式	800*600液晶高亮度显示
操作方式	触摸屏操作
通用接口	2个标准USB接口，可接市面上的普通U盘，USB键盘，USB鼠标
声参量指标
通道数	1、2、4、8、12、16(注产品型号中的数字为准 如：DB16A为16通道)
发射脉冲电压	50V/200V/1000V/超磁伸缩发射源（可选型）
发射脉宽	0.2us～1000us，可调
数据采集指标
采样间隔	0.05us～4000us，可调
采样长度	0.5、1、2、4、8、16、32Kb
触发方式	单发触发、连续触发，外单发触发， 外连续触发，通道触发
触发电平	正／负触发、开路触发、短路触发
放大指标
放大器衰减倍数	双组 1、2、5、10、20、50、100、200 衰减
上边带截止频率	直通、1MHz、100KHz、10KHz、1KHz
下边带截止频率	直通、100Hz、1KHz、10KHz、100KHz。
其他参数
体积	410 X W320 X 160mm
重量	2.2kg
工作温度	-10℃～+50℃
工作湿度	≤%85
电池使用	连续采样工作4小时以上，可备用标准12V车用电池

如果你对本所仪器感兴趣，想了解更详细的产品信息，请与本所联系
