岩石三轴试验设备

设备名称：岩石声波参数测试仪

设备型号：HS-YS403E



应用领域
主要用于岩石声波特性的实验室测定。超声脉冲技术在实验室中进行天然地震和物探人工地震的模拟实验，岩石单轴、三轴超声试验，横波、纵波测试，岩石三向震动异性测试，声波衰减系数、弹性模量、泊松比等测试等;广泛应用于地质工程、岩土工程、采矿工程、石油勘探及科学分析实验、演示教学。





点击资料下载

主要特点：

    • ▲能配国内外单轴、三轴试验设备；
    • ▲单轴、三轴试验配专用换能器能够高温、高压(轴压、围压、孔压)下工作；
    • ▲三分量换能器专利产品岩芯三向异性测试（X、Y、Z）超声横波、纵波测试（不用更换换能器)本所不同尺寸、频率规格的换能器任意选配；
    • ▲可单发单收单独控制；发射、接收、工控主板及显示一体 机；
    • ▲波形及波形特征可实时显示、声波参数及波速显示;
    • ▲波速、弹性模量、泊松比等计算功能;
    • ▲横/纵波测试，资料保存、调用；单次、连续展示采集控制功能;
    • ▲全套自主研发本单位有不同尺寸、频率规格的换能器任意选配。





    岩石声波参数测试仪, HS-YS400系列

    • 仪器主要参数：

    名称 岩石声波参数测试仪
    型号
    		 HS-YS401E HS-YS402E HS-YS403E HS-YS402EY HS-YS403EY HS-YS402L
    频带宽度 1KHz-2.5MHz
    500Hz-500Khz
    可配换能器

    1.横波换能器
    2.纵波换能器

    1.横波换能器
    2.纵波换能器

    3.二分量换能器(横纵一体)

    1.横波换能器
    2.纵波换能器

    3.二分量换能器(横纵一体)

    4.三分量换能器(横纵一体)

    1.可配3对单分量横波换能器
    2.可配3对单分量纵波换能器

    3.可配3对二分量换能器

    (横纵一体)适用多面、多点、多层测试

    1.可配3对单分量换能器
    2.可配3对二分量换能器

    3.可配3对三分量换能器(横纵一体)，适用多面、多点、多层测试

    1.横波换能器
    2.纵波换能器

    3.二分量换能器(横纵一体)
    适用标准

    SY/T6351-1998《中华人民共和国石油天然气行业标准:岩石声波特性的实验室测定》
    低频



    主机软件、硬件单发多收，多发多收、可以按要求定做。





    岩石测试装置或平台

    序号 名称
    主要应用

    技术参数

    1 岩石高温高压夹持装置 高温高压岩石力学-声学特性测试系统，实时高温高压条件下岩石力学-声学-一体化测试，干燥岩石-高温高围压高气压环境，横波纵波三向震动异性测试。 轴压:50~200MPa
    围压:40MPa
    温度:180℃
    水(气)压:40MPa
    试样:直径50x100mm
    以上参数可以按要求定做
    2 岩石高温高压渗流夹持装置 岩石高温高压渗流夹持装置
    高温高压岩石力学-渗流-声学特性测试，实时高温高压条件下渗流特性一体化测试验，岩石饱和试验-高温高围压高水(气)压环境-采集数据，纵波、横波三向震动异性测试。    		 轴压:40 MPa
    围压:40 MPa
    温度:180°C
    水(气)压:40MPa
    试样:直径50x100mm
    以上参数可以按要求定做
    3 岩石围压声波特性测试台 （常温） 岩石围压声学特性测试系统，实时岩石力学-声学-一体化测试，岩石高压环境横波纵波横纵波测试。 围压:40MPa
    试样:直径50x100mm
    以上参数可以按要求定做
    4 岩石围压轴压声波特性测试台 （常温） 岩石高压声学特性测试系统，实时岩石力学-声学-一体化测试，岩石高压环境横波纵波横纵波测试。

    轴压:50~800MPa

    围压:40MPa
    试样:直径50x100mm
    以上参数可以按要求定做

    常用直径：50mm,38mm,25mm,温度压力可以按要求定做

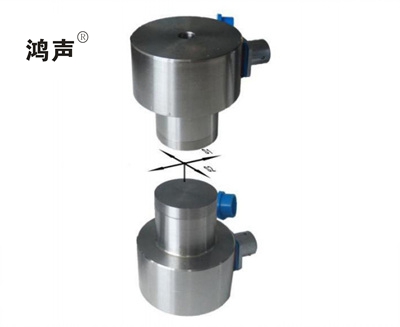

    三分量换能器(传感器)

    专利号：ZL201920129140.7

    • 岩石三向震动异性测试，超声波测试。

    三分量换能器：PSS,3晶换能器， 纵波横波一体三向换能器； 一个纵波、两个横波晶体正交90度工作。

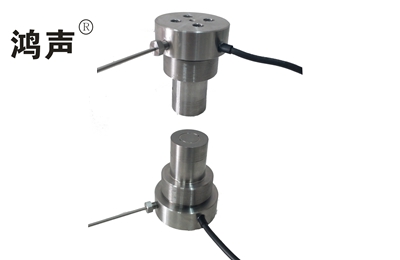

    岩石三轴试验设备三分量换能器





    频率，压力（轴压0-900MPa、围压0-200MPa） 温度、换能器过液孔、防水防油、各种尺寸及环境的应用，可以按要求定做，满足安装配套。

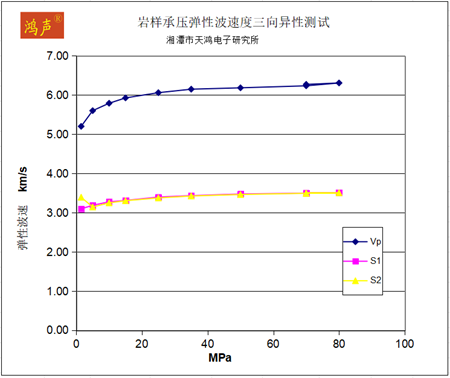

    岩样承压弹性波速度三向异性测试

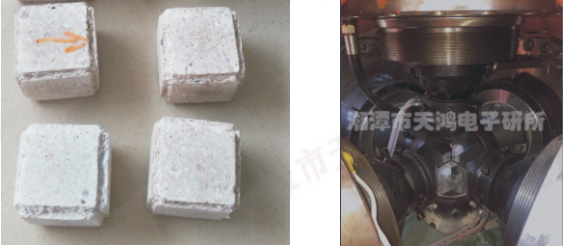

    岩石波速测试 岩样承压测试

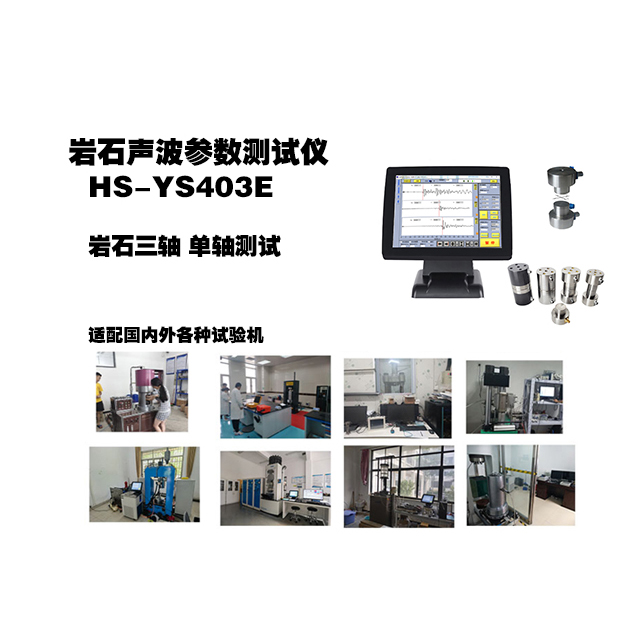

    三轴岩石试验机












    超声波测试配件
    防水换能器
    高温换能器
    磁致伸缩换能器
    超声波振子（焊接）
    信号线
    转换接头
    声波信号发生器
    超声波信号发生器

    1KHz到5MHz各种换能器按要求定做，不同的驱动电压，频带，应力，温度，防水，尺寸各种要求定做
