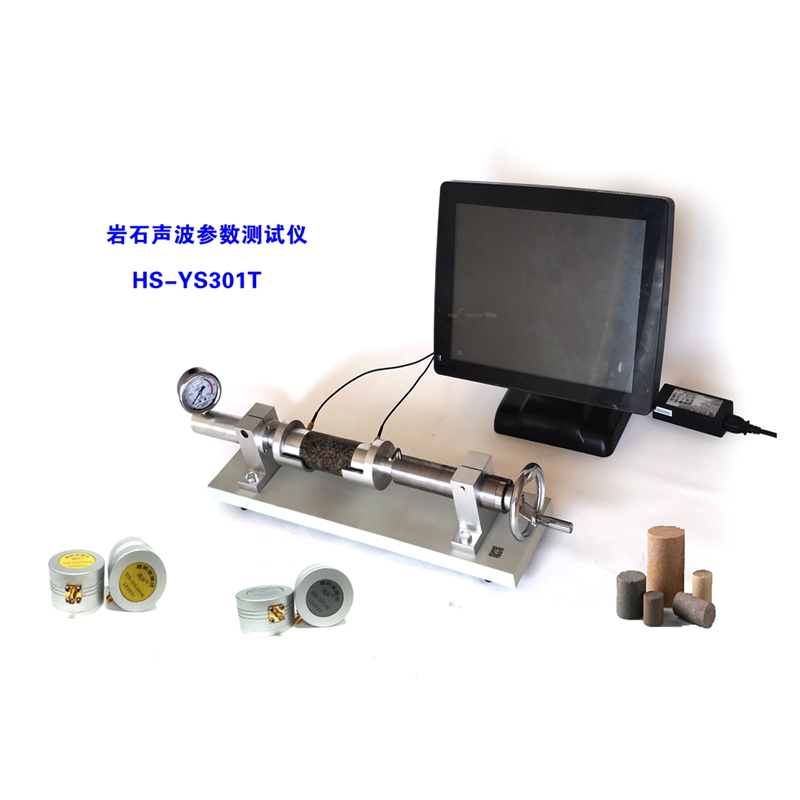

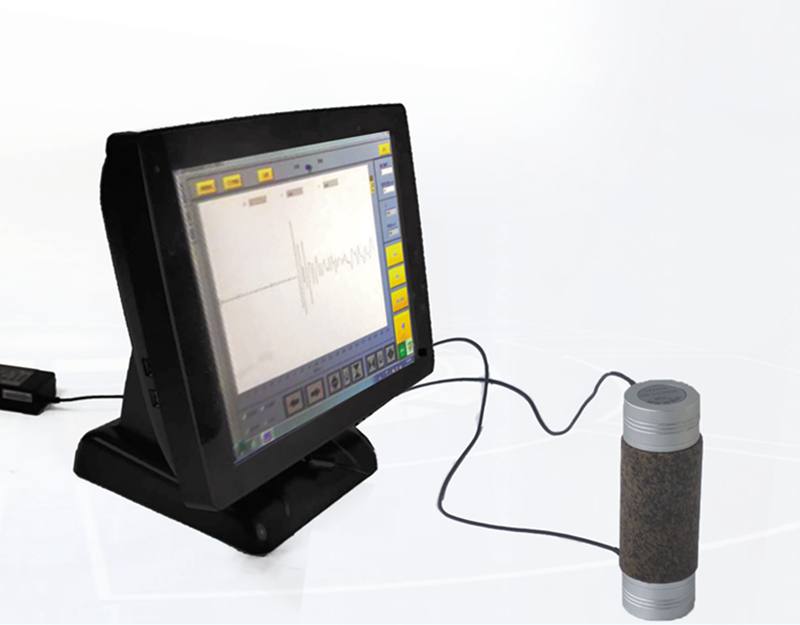

岩石声波参数测试仪



设备名称：岩石声波参数测试仪

设备型号：HS-YS301T





应用领域
主要用于岩石、混凝土等材料的声波速度、弹性模量、泊松比等测试，岩石物理力学性质试验中的岩石声波速度横波、纵波测试等。超声脉冲技术在实验室中进行天然地震和物探人工地震的模拟实验;适用于科学研究、试验教学。





点击资料下载

主要特点：

          • ★ 发射、接收、采集卡、工控主板及显示一体；
            ★ 波形及波形特征可实时显示、声波参数及波速显示;
            ★ 波速、弹性模量、泊松比等计算功能;
            ★ 横/纵波测试，资料保存、调用；单次、连续展示采集控制功能;
            ★ 全套自主研发本单位有不同尺寸、频率规格的换能器任意选配。



    岩石声波参数测试仪, HS-YS300系列（接收通道可以1-4通道选择）

    • 仪器主要参数：

    名称 岩石声波参数测试仪
    型号
    		 HS-YS301T HS-YS302T HS-YS303T HS-YS301C HS-YS301TL
    通道数 1个发射，1个接收通道 1个发射，2个接收通道 1个发射，3个接收通道 1个发射，1个接收通道 1个发射，1个接收通道
    采样率 0.05、0.1、0.2、0.5、1、2、5、10μS,
    采样字节 0.5、1、2、4K 可调
    放大器衰减倍数

    1、2、5、10、20、50、100、200
    脉冲电压 250V和1000V可选
    脉冲宽度 可调
    操作系统 WINDOWS
    主 板 工控机主板
    操作方式 触摸、鼠标、键盘
    显 示 屏 15寸液晶显示屏 10.4寸液晶显示屏 15寸液晶显示屏
    外形 台式 便携式 台式
    接 口 4个USB接口 2个USB接口 4个USB接口
    频带宽度 10KHz-1.5MHz 10KHz-1.5MHz 200Hz-300KHz
    适用标准 SL∕T 264-2020 水利水电工程岩石试验规程
    DZ/T 0276.24-2015岩石物理力学性质试验规程
    JTS133-2013水运工程岩土勘察规范
    GB／T 50266-2013 工程岩体试验方法标准
    SL 264-2001 水利水电工程岩石试验规程
    GB_T50123-1999 土工试验方法标准
    低频
    标配

    1、主机1台

    2、含软件

    3、电源适配器

    4、横波换能器1对

    • 5 、纵波换能器2对
    • 6、标准玻璃棒2件

    7、信号线6条

    8、说明书

    9、合格证/保修卡

    10、鼠标

    11、配件箱



    选配

    12、超声波测试架1台（带加压力装置测试架,专利号：ZL202021278611.X )更多的配件选购





    选 配
    1KHz到5MHz各种换能器按要求定做，各种频带，应力，温度，防水，尺寸各种要求定做
    防水换能器
    高温换能器
    承压换能器
    磁致伸缩换能器
    二分量换能器
    三分量换能器
    纵横波一体换能器

    岩石声波参数测试仪
