一发双收换能器

型号:HS-B3GP50m

产品报价:

产品用途:声波测井;岩体、岩土、桩基、桥梁、大型混凝等声波检测换能器/探头 单孔时差法检测,一发双收测井





产品概述

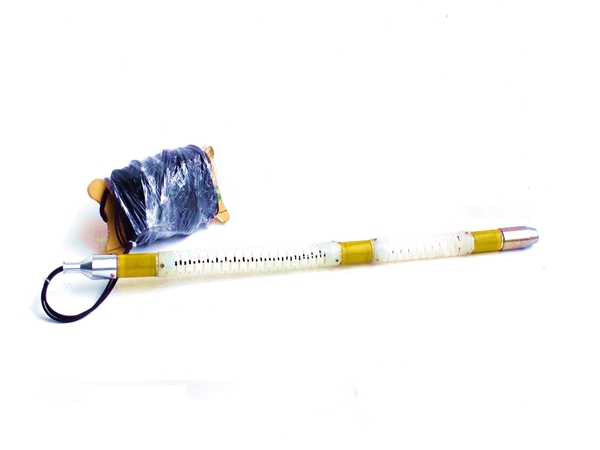

HS-B3G50M型一发双收测井换能器,一发双收单孔换能器

检测原理:

时差法波速检测





二、技术指标

常规换能器
名称
一发双收换能器 (外径:38mm)
型号
HS-3GP50M
HS-3GP75M
HS-3GP100M
HS-3GP150M
中心频率
40KHz
40KHz
40KHz
40KHz
直径
38mm
38mm
38mm
38mm
工作模式 径向 径向 径向 径向
工作状态 一发双收 一发双收 一发双收 一发双收
形状
圆柱形
圆柱形
圆柱形
圆柱形
换能器间距 发射换能器与相邻接收换能器间距30cm; 两个接收换能器间距20cm; 发射换能器与相邻接收换能器间距30cm; 两个接收换能器间距20cm; 发射换能器与相邻接收换能器间距30cm; 两个接收换能器间距20cm; 发射换能器与相邻接收换能器间距30cm; 两个接收换能器间距20cm;
承受脉冲电压 最大1500V 最大1500V 最大1500V 最大1500V
线缆数量 1根总线( 内含1根发射线缆和2根接收线缆) 1根总线( 内含1根发射线缆和2根接收线缆) 1根总线( 内含1根发射线缆和2根接收线缆) 1根总线( 内含1根发射线缆和2根接收线缆)
标记 1米1标 1米1标 1米1标 1米1标
线缆长度 50米 75米 100米 150米
工作状态 一发双收 一发双收 一发双收 一发双收
形状
圆柱形
圆柱形
圆柱形
圆柱形
接头
BNC/Q9
BNC/Q9
BNC/Q9
BNC/Q9
换能器包装筒
线架
一发双收
一发双收探头
更多的选择:
主 频:50KHz 40KHz、32KHz
换能器外径:30mm、38mm、58mm、
干孔一发双收换能器,干孔选择不同孔径的换能器30mm......148mm
井深及电缆长度(米标):5米、10米、15米、20米、 30米 、40米、50米........、250米、300米、350米、400米、500米、.600米线长。





超声波测试配件
防水换能器
高温换能器
承压换能器
磁致伸缩换能器
二分量换能器
三分量换能器
纵横波一体换能器
信号线


1KHz到5MHz各种换能器按要求定做,各种频带,应力,温度,防水,尺寸各种要求定做





三、突出特点:
  1、采用的压电陶瓷管。

 2、采用密封胶抗压,抗摔保护陶瓷管。

 3、单线便于操作。





更多的选择:

 一发双收、测井探头,换能器,一发双收声波测井,一发双收探头【官网】

有多种规格的接头(与不同厂家声波测井仪配用)

有各种规格的换能器供选用



四、注意事项

1、运输及使用过程中注意保护换能器,不要与硬物碰撞,以免损坏压电晶体。

2、使用时注意换能器不要卡在井中,不要用力拉扯信号线。

    3.保存时换能器保存清洁。

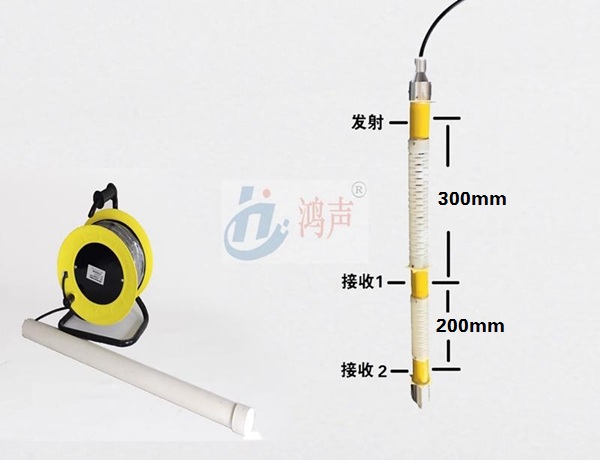

    一发双收声波测井



    一发双收测井换能器

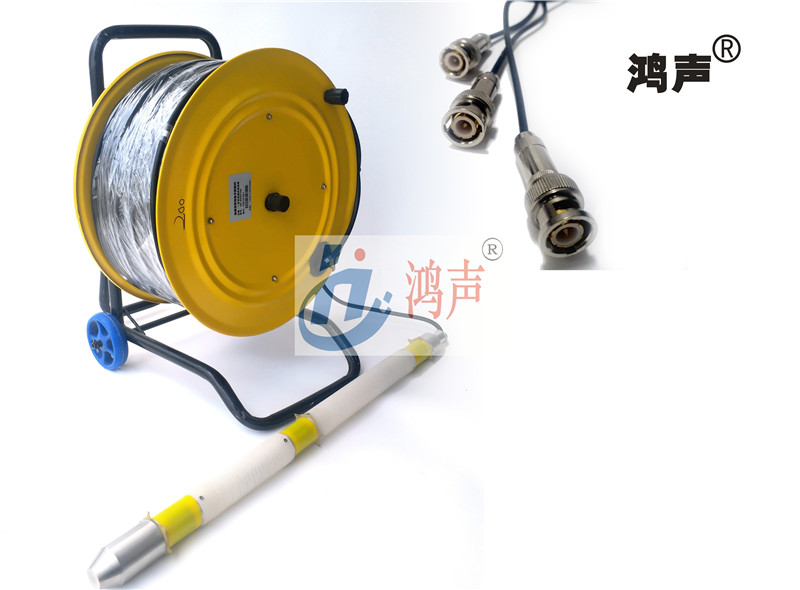

    时差法波速测试探头

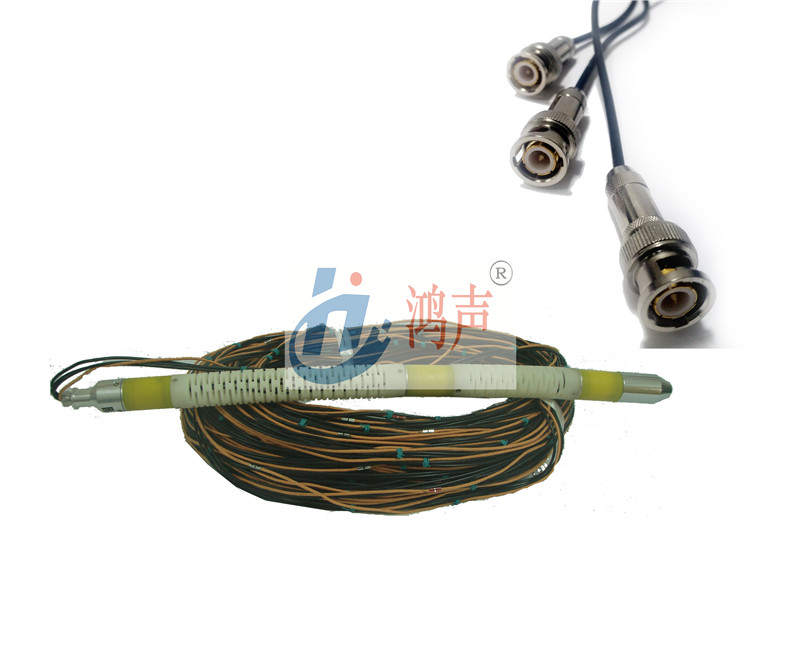

    单孔测井换能器



















    换能器选配
