稀土超磁声波震源

型号:HS-CYF-1B

产品报价:

产品用途:声波震源。

产品概述



超磁发射源 HS-CYF-1B

一.简述
超磁发射由HS-CYF-1B型超磁发射源及HS-YF5超磁换能器组成。超磁发射源提供超磁换能器所需的大功率脉冲电源,超磁换能器主要是由超大磁致伸缩材料棒设计的一种中功率发射换能器。其特点是发射功率大,在同步信号控制下,重复一致性好,便于增强采集;发射频率为1KHz,与电火花发射源、锤击相比,起跳点陡,读数误差小。与我所生产的高灵敏度多功能声波仪、高灵敏度1Kc接收换能器(若要测试桩基反射波,请选用余振短的加速度检波器、)、前置放大器等一起使用,在干扰小的场合下,可在混凝土上测到40米左右,己在三峡大坝、云南航天质检中心、渝黔高速公路某病桥上使用良好。超磁发射亦可用于测桩,以代替锤击。也可用于锚杆的反射波测试及CT等。

二.技术性能
1.超磁发射源
发射脉冲功率 100KW(平面)

发射脉冲电压:400.700.1000V可调
发射脉冲宽度 可调

触发方式
-160V脉冲同步触发 该方式主要与我所生产的仪器相配,即将的“-160V
发射脉冲”  直接接入HS-CYF-1B型超磁发射源面板上“-160V”的插座内。该方式发射的脉冲宽度可调节,其范围为(0.2-1000μS)。
正触发 拨动开关拨向“正触发”,0V至+5V的正触发脉冲的宽度为0.2μS-5ms。
负触发 拨动开关拨向“负触发”,+5V至0V的负触发脉冲的宽度为0.2μS-5ms。
手动触发 按动前面板上的“手动按钮”一次,即可触发一次,仪器工作发射一次。
电源
交直流两用 直流12V或交流220V
功耗 ≈10瓦
重量 1.6Kg
尺寸 19.0 × 12.0 × 8.0cm^3(不算脚、接插件的尺寸)。

三、与其他厂家仪器配套使用
如该厂家的仪器低压发射为 -100V至-250V的负脉冲,可用超磁发射源的“-160v脉冲同步”触发方式。
其他厂家仪器正负同步脉冲与本说明正负同步脉冲相符,也可使用“正、负脉冲触发方式”与超磁发射源联机使用。



换能器选配

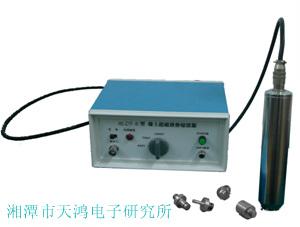

超声波发生器,稀土超磁声波震源HS-CYF-1B型_声波震源_超磁震源【官网】
超声波发生器,稀土超磁声波震源HS-CYF-1B型_声波震源_超磁震源【官网】
跨孔CT换能器
跨孔CT换能器
